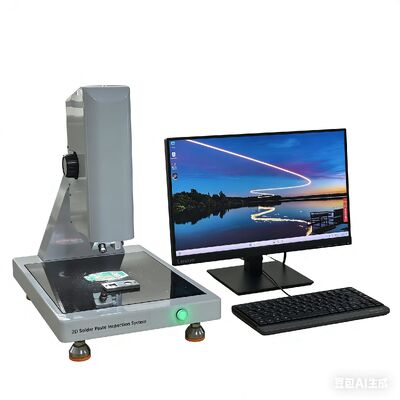

Yüksek hassasiyetli 2 boyutlu lazer kaynaklı pasta kalınlığı inceleme makinesi

Marka Adı:	HXT
Model Numarası:	SH-110-2D
Adedi:	1
Fiyat:	1200 USD
Paketleme Ayrıntıları:	Ahşap Kutu
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Ölçüm Doğruluğu:

±0,001 mm (±1 µm)

Tekrar doğruluğu:

±0,002 mm (±2 µm)

Taban Boyutları:

320 mm * 500 mm * 360 mm

Optik Büyütme:

25* – 110* (5 kademeli ayarlanabilir)

Görüntü Çözünürlüğü:

600*480 piksel

ağırlık:

30 kg

Güç kaynağı:

95–240 VAC, 50 Hz, 1000 mA

Yetenek temini:

ayda 1000

Ürün Tanımı

2 boyutlu kaynak pasta kalınlığı denetim makinesi

Kısa Tanıtım (Alıcılar İçin Optimize Edilmiş)

Yüzey Montaj Teknolojisi (SMT) ilerledikçe, elektronik bileşenler giderek daha küçük hale geliyor, ambalaj yoğunluğu daha yoğun hale geliyor ve lehimli eklemler buna göre küçülüyor.PCB montaj kusurlarının neredeyse %70'i yanlış kaynaklı kaynaklı yazıcıya bağlıdır..

SH-110-2D Lehimleme Pasta Kalınlığı Denetim Makinesi, bu sorunu çözmek için tasarlanmıştır.SPC kontrol verileri (CPK) doğrudur., Cp) ve kusur oranlarını önemli ölçüde azaltır.

Günümüzün rekabetçi elektronik üretim ortamında, daha düşük kusur oranları doğrudan daha yüksek karlara dönüşür.Sıkı süreç kontrolü, fabrikaların üretim sırasında lehimli pasta baskılarını yönetme yeteneklerini göstermelerini gerektirirBu makine bunu kanıtlıyor.

SH-110-2D ayrıca diğer üretim alanlarında da kullanılabilir. 10 mm yüksekliğinde nesnelerin ve bileşenlerin herhangi bir geometrik bilgisi hassas ve temassız olarak ölçülebilir.

Teknolojik parametreler

Parametreler	Spesifikasyon
Ölçüm İlke	Dokunmasız lazer üçgenleme
Ölçüm Doğruluğu	±0,001 mm (±1 μm)
Ölçme Doğruluğunu Tekrarla	±0,002 mm (±2 μm)
*Temel Boyutlar (LWH)*	320 mm * 500 mm * 360 mm
Platform Türü	Sabit mermer platform ( titreşim dondurucu)
Görüntü Sistemi	VGA yüksek çözünürlüklü kamera
Optik büyütme	25* 110* (5 adım ayarlanabilir)
Ölçüm Işık Kaynağı	Yüksek çözünürlüklü kırmızı lazer
Işıklandırma	Düzenlenebilir halka şeklindeki LED (PC kontrollü parlaklık)
Resim çözünürlüğü	600 * 480 piksel
Yazılım	SH-110 / SPC100 (tüm Windows işletim sistemleriyle uyumludur)
Güç kaynağı	95~240 V AC, 50 Hz, 1000 mA
Ağırlık	30 kg

Uygulama Alanı

Kategorisi	Ölçülebilir Özellikler
Lehimli pasta	Kalınlık, Alan, Hacim, Boşluk, Köşe, Uzunluk, Genişlik, Yay
Düzensiz Geometrik Boyutlar	10 mm yüksekliğinde herhangi bir standart dışı şekil
PCB ve Baskı Mürekkebi	Devre hattı genişliği, Pad yüksekliği, Boyut ölçümü
Elektronik bileşenler	Yatay coplanarity
Görüntü İşleme	Görüntü yakalama, Video işleme, Belge yönetimi
SPC İstatistik Analizi	Tam raporlama ile CPK, Cp ve baskı çıkışı

Standart Yapılandırma (Pakete dahil)

Ürün	miktarı
SH-110-2D Ana Birim	1
Yazılım Paketi (CD/USB)	1
Video yakalama kartı	1
İletişim hattı	1
Video sinyali hattı	1
Yazılım Şifreleyicisi (Dongle)	1
Düzeltme ölçütleri (kalibrasyon aracı)	1
Güç Kablosu	1
Kullanım Kılavuzu	1

Çalışma prensibi (Mühendisler için teknik açıklama)

Temas dışı kalınlık ölçüm cihazı, ölçüm hedefine sabit bir çarpma açısıyla çok ince bir lazer ışını yayar.Çünkü hedef (solütör pasta) ve çevresindeki substrat (PCB yüzeyi) yükseklik açısından farklıdır., yansıyan sensör çoklu lazer farklılıkları alır.

Gözlenen verilere dayanarak, analiz programı, trigonometrik fonksiyonları kullanarak yükseklik, genişlik, alan,ve türetilmiş hacim.
